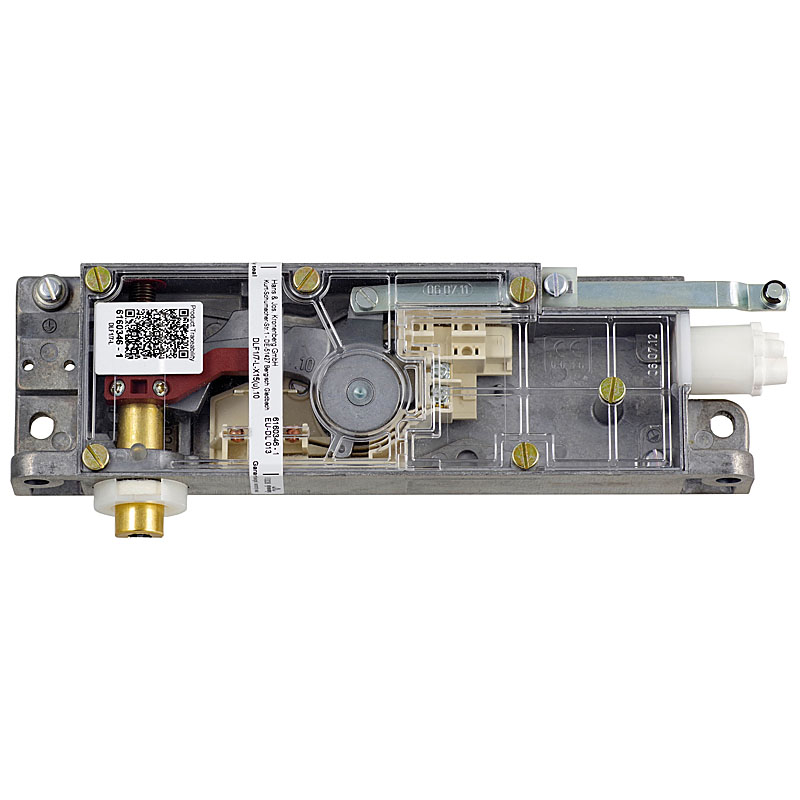

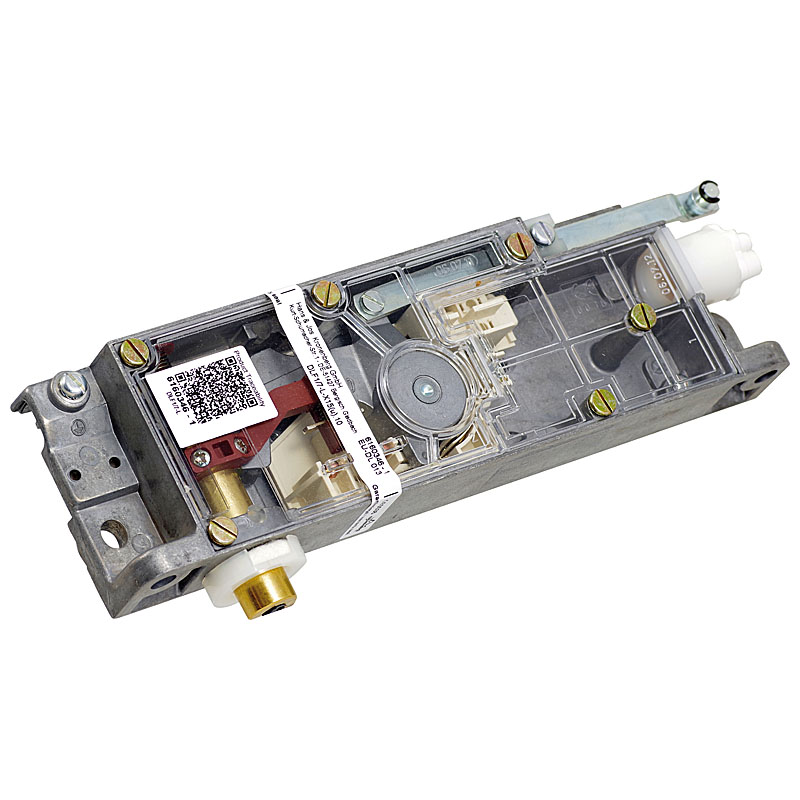

Basenheten för enkelslagdörrar täcker de vanligaste användningsområdena.
Den integrerade kontakthållarinsatsen med kontakt för låsmekanism och tillvalsbrytare möjliggör en ren och säker kabeldragning.
Enheten kan kompletteras med en justerbar dörrbrytare för övervakning av det stängda läget.
Beställningsvara
-
Specifikation
Aktivering Monterad låsarm Avfasning under 35 ° Avstånd dörrkarm 15 mm Bredd 80 mm C/C Fästhål 250 mm Djup 37 mm Längd 270 mm Skydd för fellåsning Ja Utförande Vänster Övrigt Se fler specifikationer under filer -
Beskrivning
Allmänt
- Metallhölje med hög stabilitet
- Transparent lock för optimal funktionskontroll
- Tyst tack vare buffertar i båda riktningarna
- Underhållsfri genom permanent smörjning med högkvalitativa smörjmedel (ner till -30 °C)
- Oljad filtring vid låskolven för smörjning samt för tätning mot smuts och damm (vid X-dimension ≥ 10 mm)
- Kontakter med solid fin silverplätering för tillförlitlig funktion även vid låga spänningar och strömmar
- Hjälpbrytare som normalt sluten kontakt och/eller normalt öppen kontakt med två galvaniskt isolerade kontakter möjlig
- Stort utbud av tillbehör
Särskilda funktioner
- Kontakthållarinsats med brytare för låsmekanism och dubbel hjälpbrytare som tillval
Tillval
- Justerbar dörrbrytare för övervakning av stängningsläget (PZ73)
- Bekväm kabeldragning genom stort plintutrymme
- Plintar med tryckplatta för anslutning av två ledningar
- Anslutning för bowdenkabel eller dragkabel för manövrering eller upplåsning finns
- t.ex.
- Tillämpning 1: upplåsning från gropstege (< 1,80 m enligt EN 81-20)
- Tillämpning 2: förskjuten nödöppningstriangel (< 2 m enligt EN 81-20)
- Tillämpning 3: manövrering med vajer som alternativ till dragstång
- Kompatibel med KRONENBERG dörrlås (TV1, TVL1) som inte längre finns på marknaden
