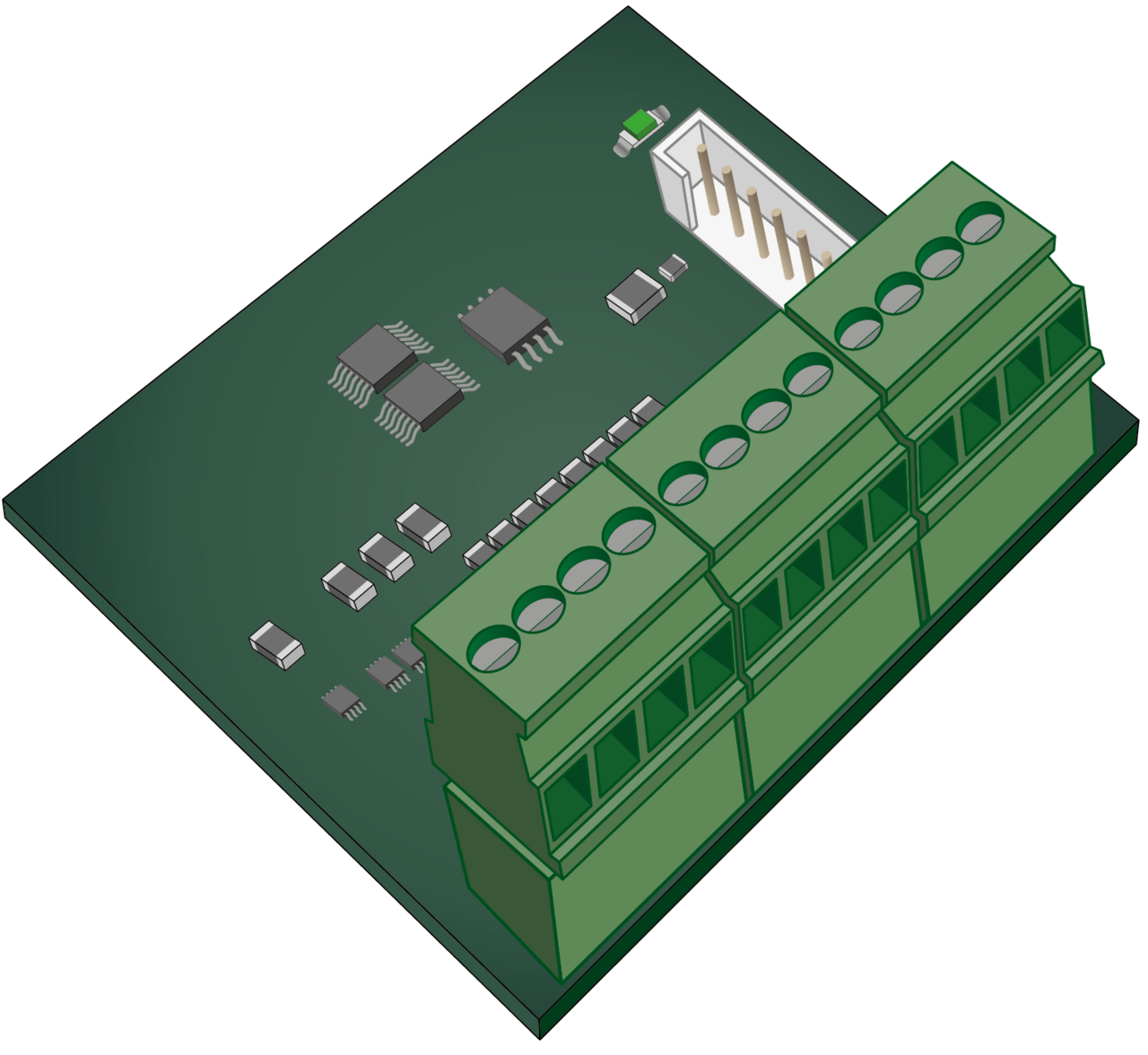

Thor CTU Expansion
Skalbar I/O-kapacitet
Börja med 8 I/O på Thor CTU och utöka till upp till 12 utgångar och 16 ingångar med hjälp av det ett expansionskort.
Integrerade reläutgångar
Inbyggda reläkontakter förenklar kabeldragningen och minskar behovet av externa komponenter.
Dubbla CANopen Lift-gränssnitt
Stöder både RJ45- och D-Sub-kontakter för enkel integration med dörrenheter och kodare.
Kompakt, installationsvänlig design
Med sin låga profil och intuitiva layout passar CTU perfekt i trånga utrymmen och påskyndar installationen.
-
Specifikation
Ingångsspänning 18-28 V DC Ingångar och utgångar 4 IO + 4 ingångar Ingångsström på varje IO 24 VDC / 8 mA Matningsspänning 22-28 V DC Maximal utgångsström på varje IO 200 mA Maximal utgångsström för kort 500 mA Mått H50: x W78: x D35 mm Strömförbrukning i standby-läge 25 mA 24 VDC -
Beskrivning

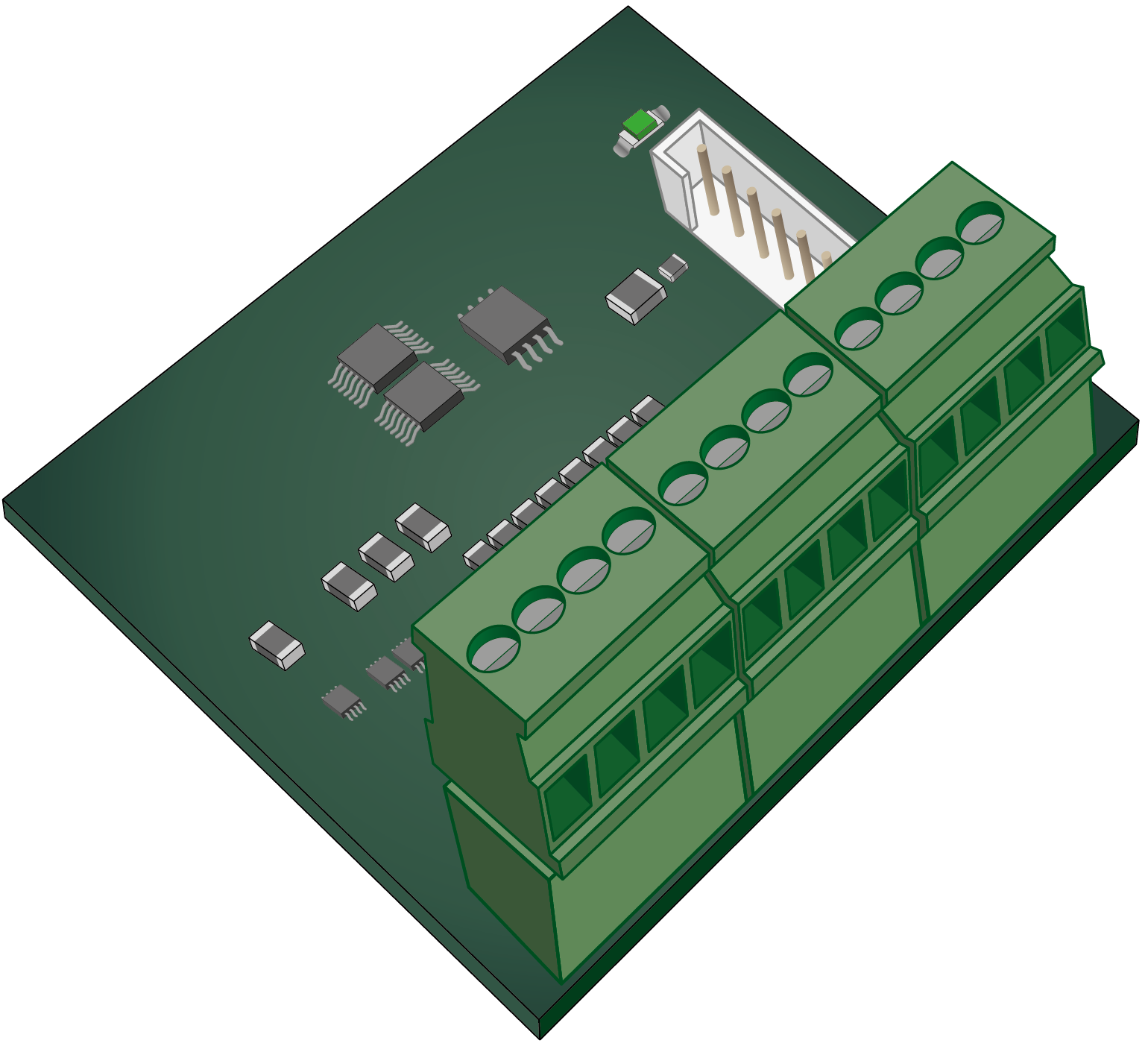

Ett expansionskort är en kostnadseffektiv lösning för att öka antalet IOs på Thor CTU-kortet.
Kortet kan anslutas till Thor CTU, vilket ökar det totala antalet IOs till 12 med 8 ytterligare ingångar.Varje expansionskort levereras med en 10 cm lång kabel. det rekommenderas inte att använda en
längre kabel.Varning:
Strömmen till huvudkortet MÅSTE kopplas bort innan expansionskortet ansluts. - Filer
