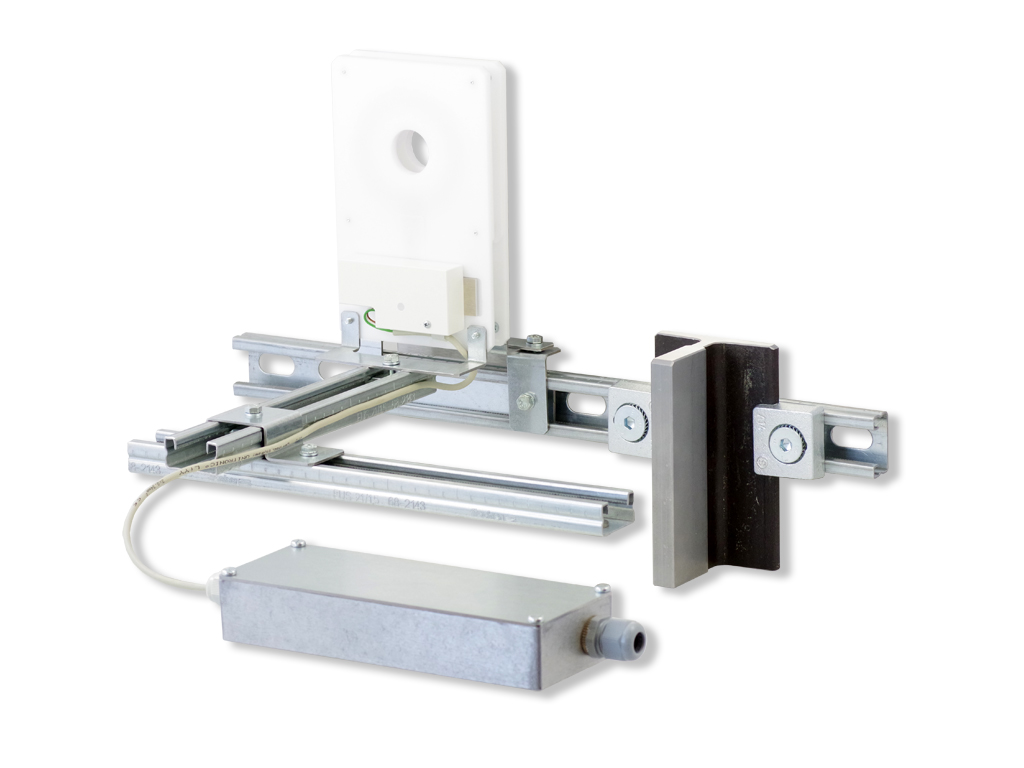

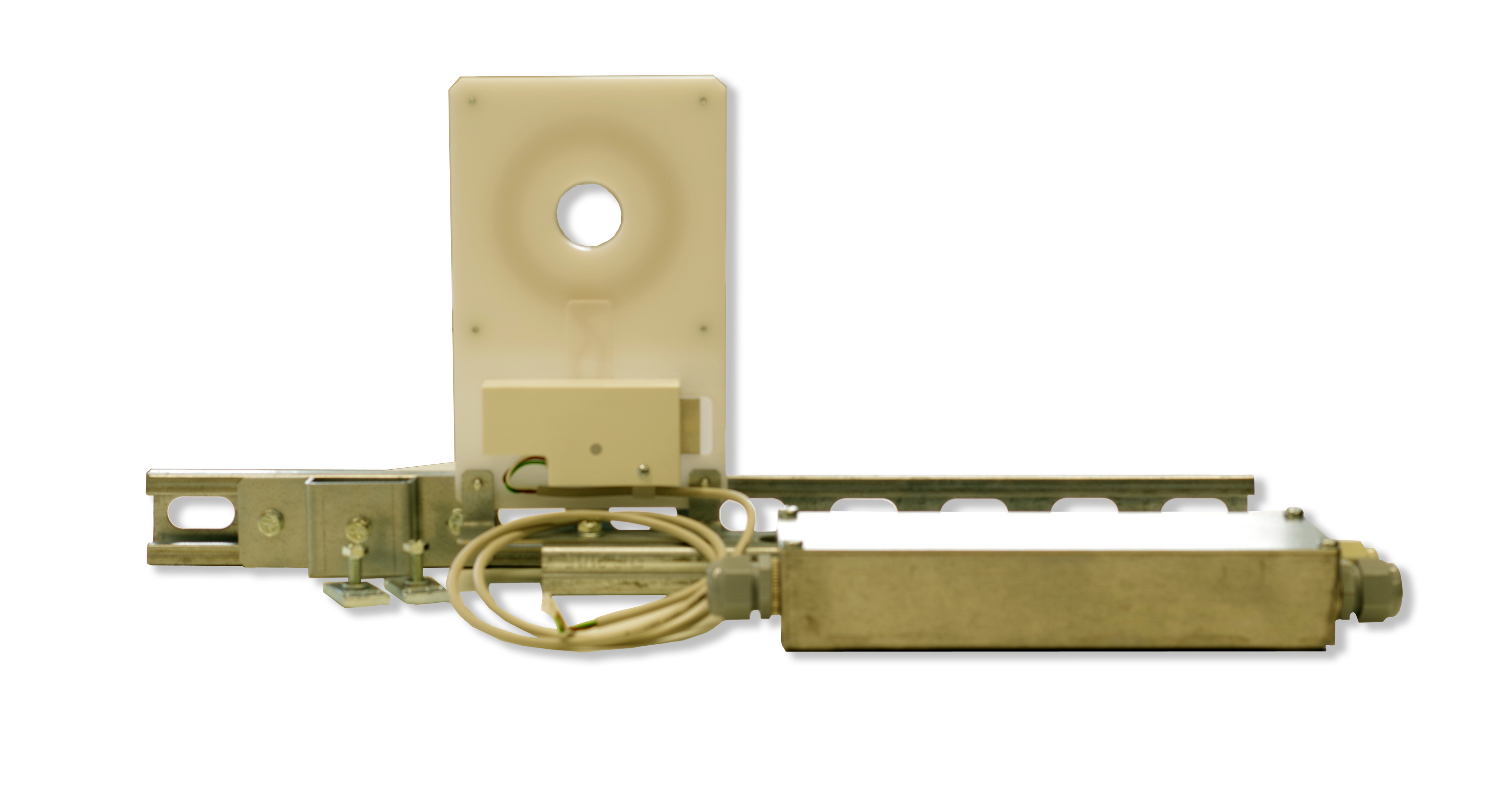

WPM-S-SET sändare m. mont. Kit för korgtak
Trådlös strömförsörjningsmodul (WPM)
WPM-systemet används för styrning av motoriserade karmlås och överför energi från sändaren på korgen till mottagaren i schaktet för att låsa upp den tillhörande schaktdörren med denna energi.
Energin överförs trådlöst genom ett växlande magnetfält och är endast möjlig i dörrzonen.
Alla andra karmlås är strömlösa och förblir låsta.
Detta säkerställer att schaktdörren endast låses upp när korgen befinner sig i dörrzonen.

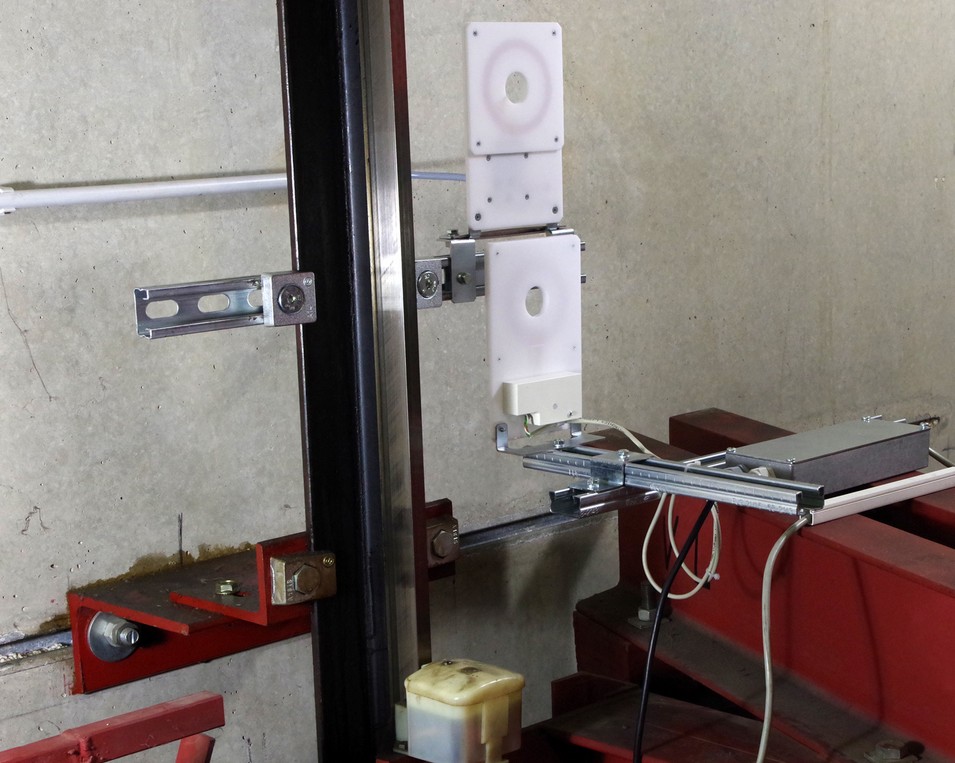

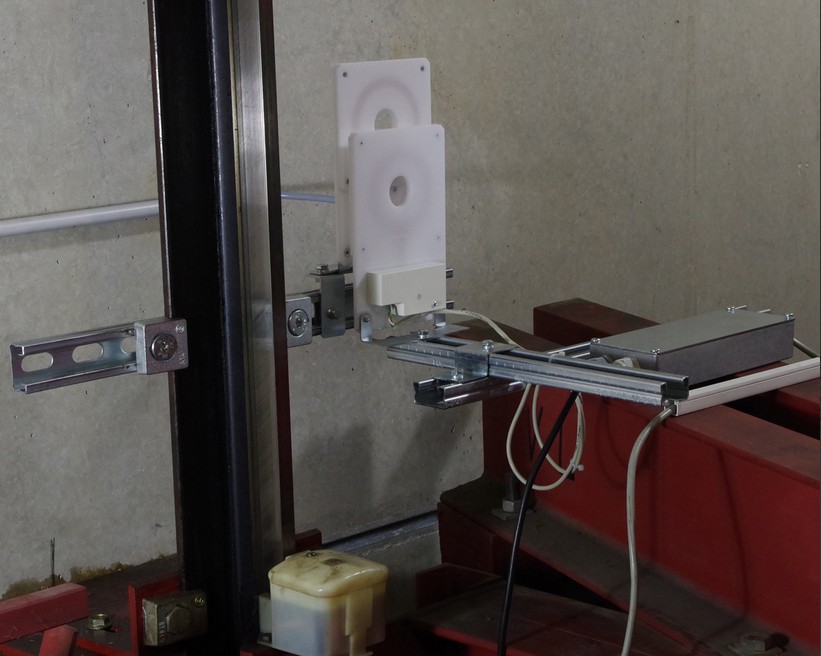

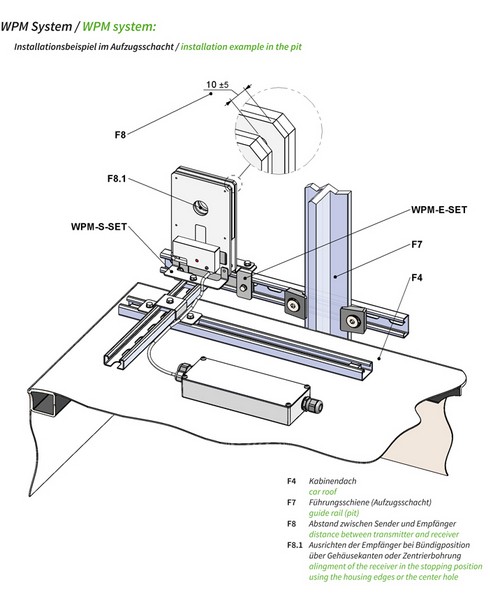

WPM-systemet installeras mycket enkelt och snabbt med hjälp av den monteringssats som ingår i leveransen.
Beställningsvara
Uppskattad ledtid (arb.dgr): 10 arb.dgr
-
Specifikation
Anslutning Anslutningsklämma, verktygsfri med hävarm, max. 4 mm² jordningsskruv M5 Kabelgenomföring Kabelförskruvning PG13.5 Matningsspänning 100 – 240 V AC, 50 / 60 Hz, 140 – 340 V DC Strömförbrukning max. 0.5 A / 230 V AC - max. 0.75 A / 115 V AC Skyddsklass IP40 Övrigt Se manual under filer -
Beskrivning
Funktioner:
- Enkel och effektiv styrning av motordrivna karmlås CL(F)MO, DL(F)1MO och DL(F)2MO genom trådlös kraftöverföring mellan hisskorg och schakt vid stannplanet

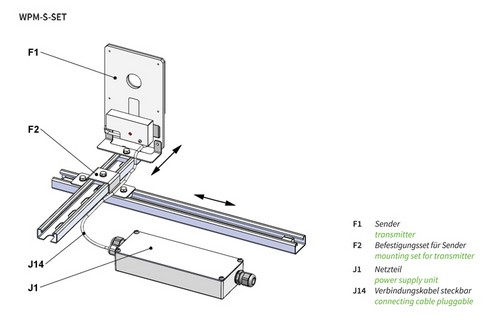

- Sändare med strömförsörjningsenhet fästs på hisskorgen
- För varje schaktdörr krävs en mottagare i schaktet
- Sändaren styrs som en låsbana, ingen ändring av styrningen behövs
- Styrspänning mellan 20 och 250 V AC eller DC möjlig
- Endast en tvåpolig kabel krävs mellan mottagaren och det motordrivna dörrlåset
- Ingen mekanisk manövrering, därför slitagefri och tyst
- Innovativ lösning för moderniseringar och nya installationer
