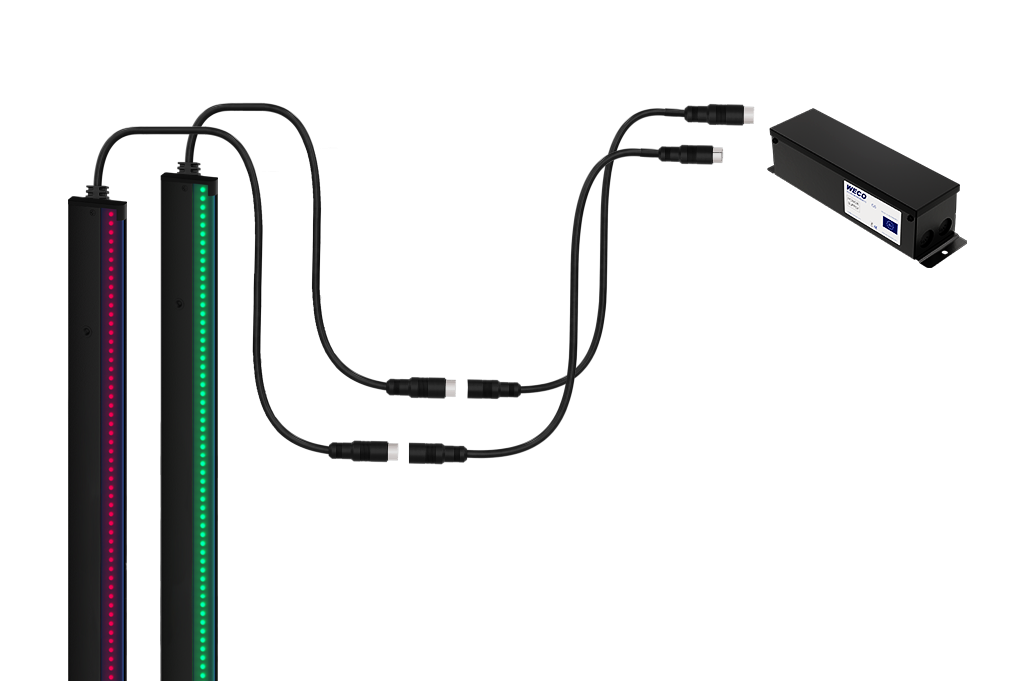

Ljusridå LUX-serien med röd-grön signalering

  • Ljusridå LUX-serien
  • 194 korsande ljusstrålar

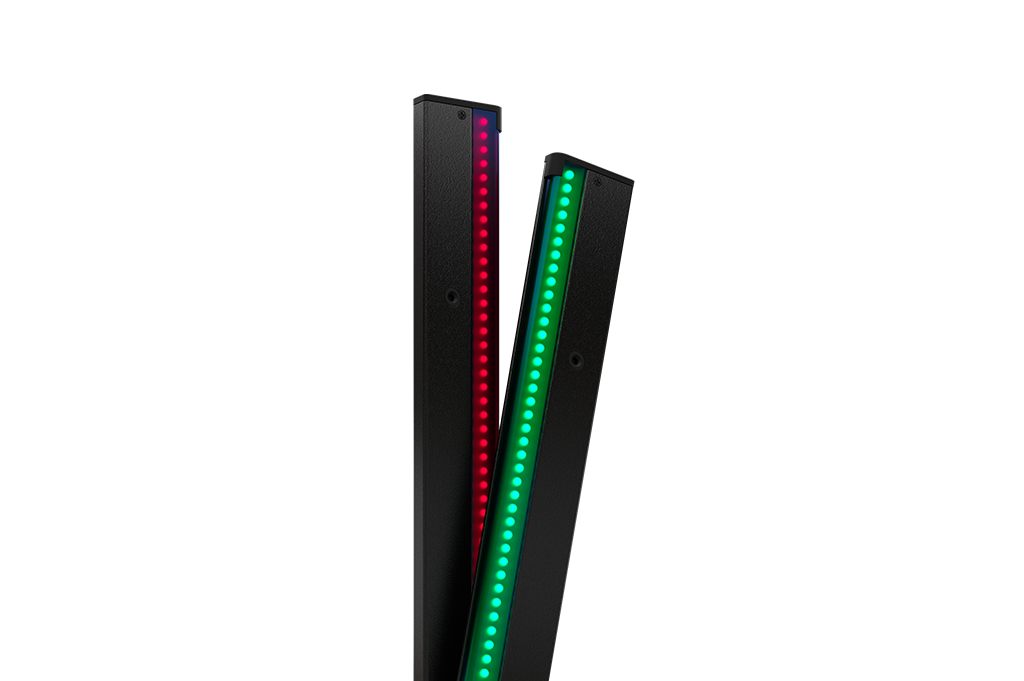

  • Röd-grön signalering TX RX
  • Strömförsörjning 230VAC
  • 2 x förlängningskabel 2,5m
  • EN 81-20 & EN 81-70
  • Total höjd 2000mm
  • Endast dynamisk installation

Kopiera och klistra in länken i en webbläsare för att se en video:
https://www.youtube.com/shorts/032SEp564m4

Artikelnr: 1300700
Beställningsvara

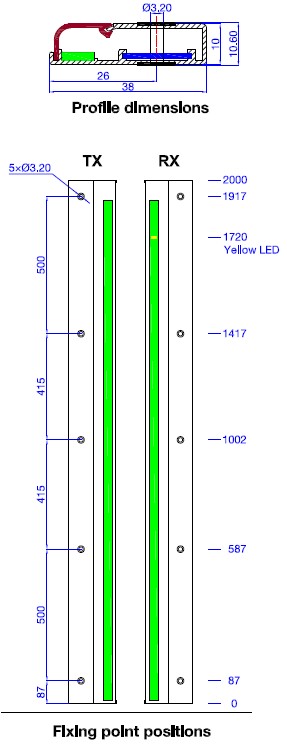

  • Specifikation
    Antal element 40 st
    Antal strålar 194 st
    Längd 2000 mm
    Bredd 26 mm
    Höjd 10.60 mm
    Kabellängd 2.5 m
    Matningsspänning 85-265VAC, 50/60HZ
    Max strömförbrukning <=4W eller 100mA@24VDC
    Omgivande lufttemperatur - 20 ... + 65 °C
    Reläutgång Relä 1NC, 2NO
    Reläutgång 1A@120VAC eller 1A@24VDC
    Responstid 100 ms
    Räckvidd 0 - 4 m
    Skyddshöjd 20 - 1800 mm
    Skyddsklass kontrollenhet IP31
    Skyddsklass ljusridåer IP54
    Övrigt Se filer
  • Beskrivning

    1. SEKVENS FÖR DÖRRÖPPNING:
    1.1 När dörravståndet är < 100 mm är LED-listen inte tänd.

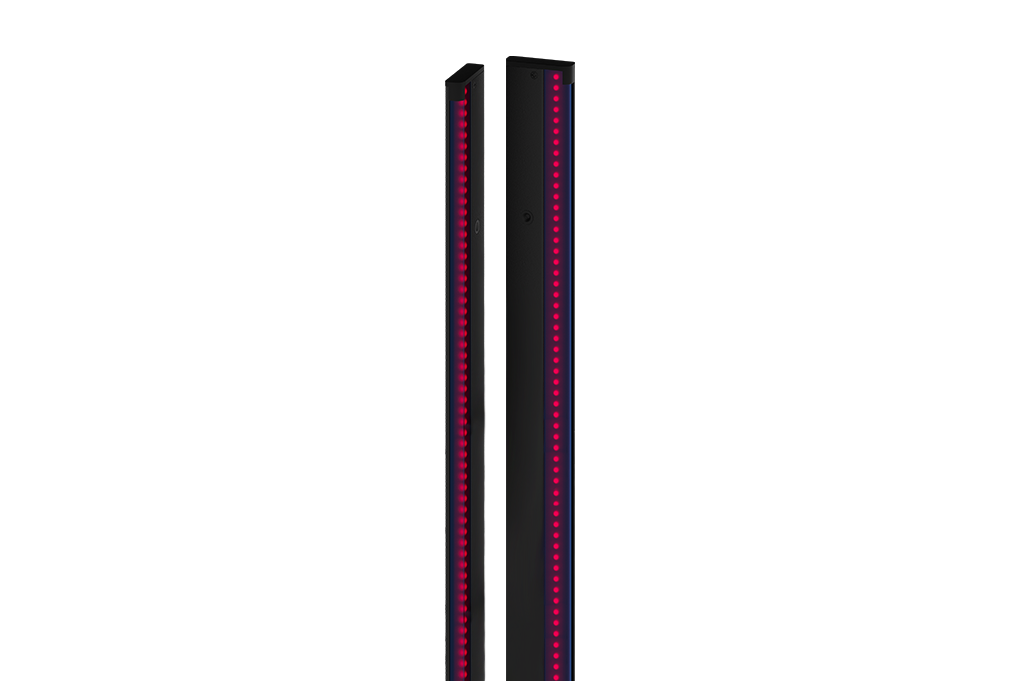

    1.2 När dörrarna öppnas och avståndet är mellan 100 mm och 500 mm avger LED-listen
    ett SOLIDRÖTT ljus.

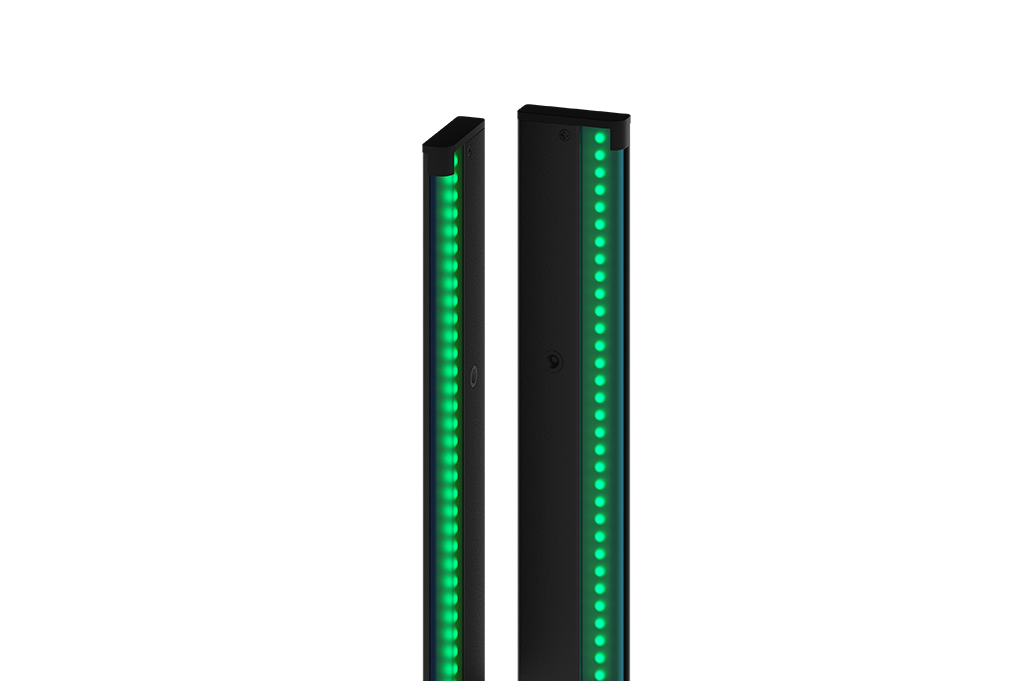

    1.3 När avståndet till dörren är > 500 mm avger LED-remsan ett BLINKANDE GRÖNT
    ljus.
    1.4 Efter att dörrarna har varit helt öppna i 4 sekunder övergår det BLINKANDE GRÖNA
    ljuset till en SOLIDGRÖNT ljus.

    2. SEKVENS FÖR DÖRRSTÄNGNING:
    2.1 När dörrarna börjar stängas avger LED-listen ett RÖTT BLINKANDE ljus.
    2.2 När dörrarna stängs och mellanrummet är mellan 400 mm och 100 mm, växlar det BLINKANDE
    RÖDA ljuset till ett SOLIDRÖTT ljus.
    2.3 När dörrarna har varit helt stängda i 4 sekunder släcks LED-listen.
