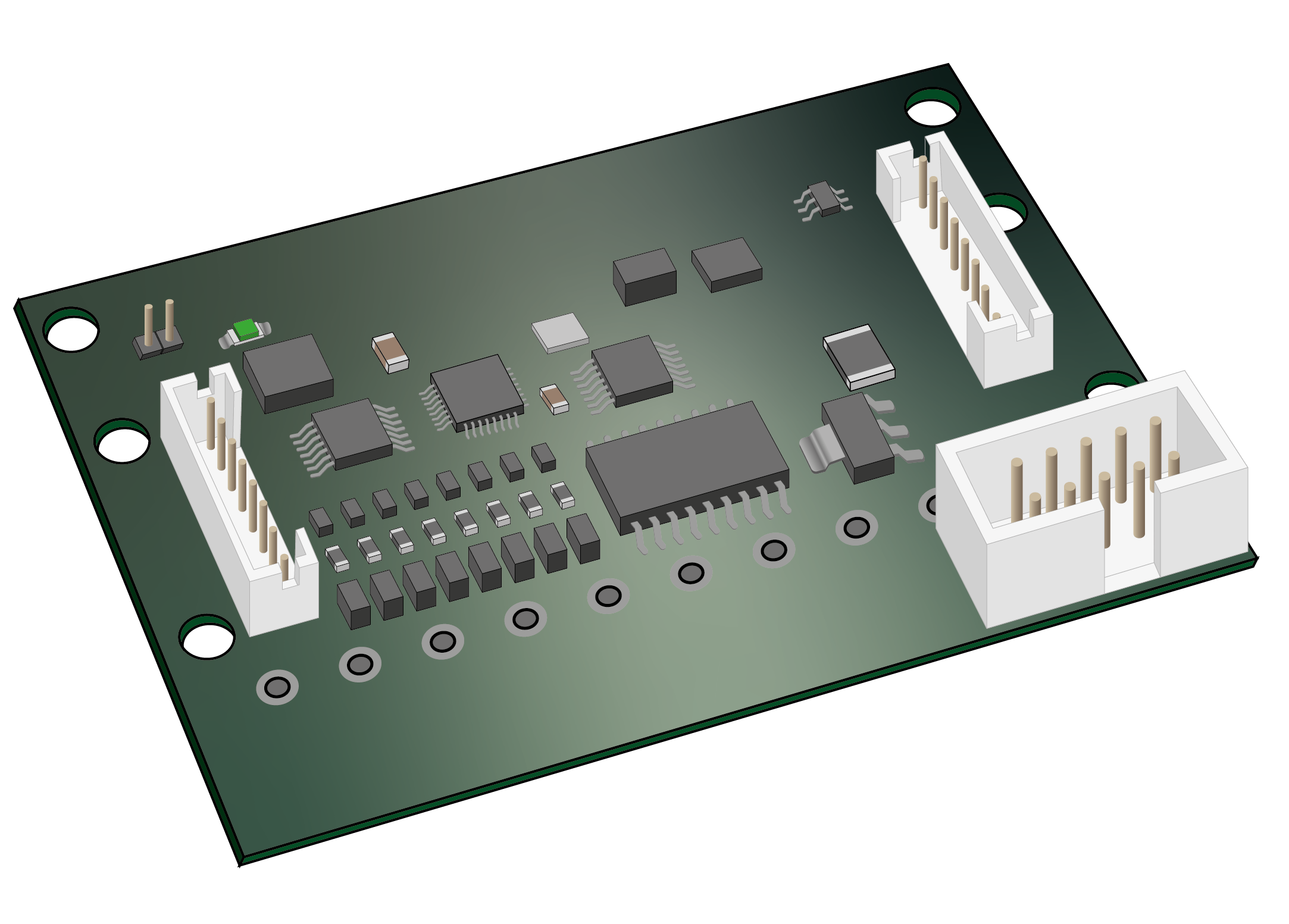

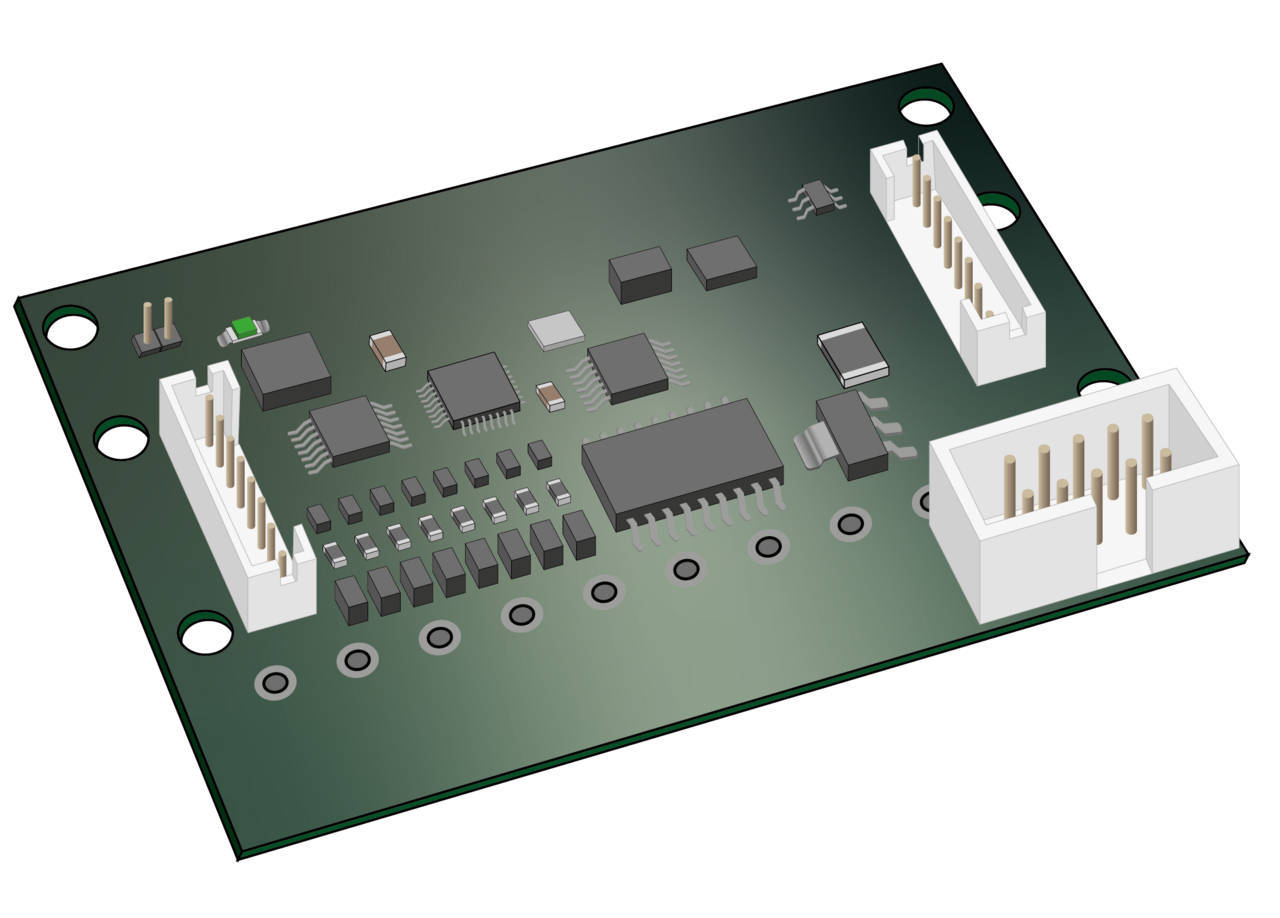

Thor E2/IO8 Expansion IDC
Tre anslutningsalternativ - skräddarsydda för dina behov
Thor IO8 finns i tre olika versioner, så att du kan välja den kabeldragningslösning som passar ditt projekt:
- IO8 Skruvplint - Traditionella skruvanslutningar för säker och stabil kabeldragning.
- IO8 JST-kontakt - snabba och enkla plug-in-anslutningar.
- IO8 IDC-kontakt - För kompakta installationer med bandkabel.
Expanderbar upp till 24 I/O
Med IO8 Expansionskort (tillval) kan du ansluta upp till två expansioner per IO8-enhet, vilket ökar det totala antalet ingångar/utgångar från 8 till 24.
Snabb och problemfri installation
Oavsett om du föredrar skruvplintar, JST eller IDC är installationen snabb och enkel.
Att lägga till expansionskort är lika enkelt - ingen onödig komplexitet.
-
Specifikation
Gränssnitt CiA417 Ingångsspänning 18-28 V DC Ingångar och utgångar 8 IO Ingångsström på varje IO 24 VDC / 8 mA Kontaktdon IDC kontakt Matningsspänning 18-28 V DC Maximal utgångsström på varje IO 200 mA Maximal utgångsström för kort 500 mA Mått H:85 x W:54 x D:20 mm mm Strömförbrukning i standby-läge 25 mA / 24 V -
Beskrivning
Expansionskortet till IO8 är en kostnadseffektiv lösning för att öka antalet IOs.
Maximalt två kort kan anslutas till ett IO8, vilket ökar det totala antalet IOs till 24.
Expansionskortet IO8 finns med samma anslutningsmöjligheter som huvudkortet IO8: skruvplint, JST och IDC-kontakter.Bygeln ”TERM” måste sättas in på det sista expansionskortet.
Varje expansionskort levereras med en 10 cm lång kabel, det är inte rekommenderat att använda en längre kabel.
Varning:
Spänningen till IO8-huvudkortet samt till alla IO måste kopplas bort innan expansionskortet ansluts. - Filer
